Sådan fungerer robotter som Tesla Optimus faktisk: inde i elektroniksystemet

Hvorfor kan en humanoid robot med avanceret AI stadig præstere dårligt, hvis dens elektronik ikke er tæt koordineret?Stabil bevægelse afhænger af langt mere end beregning alene.Det kræver sansning, kontrol, motorkørsel, kommunikation og signalkædekredsløb for at fungere som et synkroniseret lukket sløjfesystem.Denne artikel forklarer, hvordan disse lag arbejder sammen inde i robotter som Tesla Optimus, og hvordan de påvirker balance, reaktionsevne og præcision.

Katalog

Figur 1. Hvordan en moderne robot faktisk fungerer

Hvordan fungerer en moderne robot egentlig?

Hvad får alle dele af en robot til at fungere som et enkelt system?I praktisk robotdesign afhænger den samlede ydeevne ikke kun af individuelle komponenter, men af ​​hvor effektivt de fungerer sammen.

Når en menneskelig robot som Tesla Optimus går, er bevægelsen ikke drevet af AI alene.Det involverer koordineret interaktion mellem kontrolalgoritmer, indlejrede systemer og hardwarekomponenter.Hver bevægelse understøttes af en struktureret elektronisk arkitektur, der kombinerer sensorer, controllere, motordrivere og kommunikationsgrænseflader.Dette lagdelte design er meget udbredt i både industrirobotter og avancerede automationssystemer, fordi det leverer stabil og forudsigelig drift over tid.

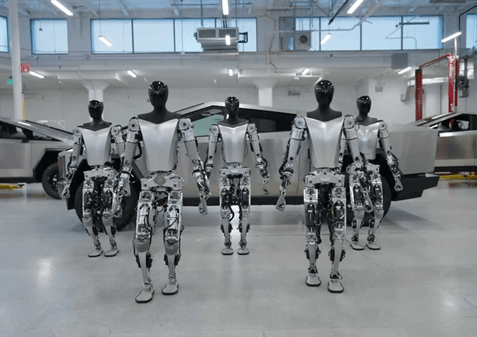

Figur 2. Humanoide robotter, der går i koordineret formation

For bedre at forstå, hvordan dette system er bygget, vil de følgende afsnit undersøge hvert lag i detaljer, herunder kontrol, bevægelse, sansning, kommunikation og signalbehandling.

Kontrollaget: Hvordan robotten "tænker"

Uanset hvor gode sensorerne eller motorerne er, afhænger robottens ydeevne stadig af, hvor hurtigt kontrolenheden kan behandle data og reagere i realtid.I robotter som Tesla Optimus fungerer kontrollaget som beslutningscenter, læser løbende input, kører kontrolalgoritmer og opdaterer bevægelseskommandoer inden for millisekunder.

I humanoid robotik skal kontrolsløjfer køre inden for meget korte tidsvinduer for at opretholde balance og koordination.Når en robot justerer sin stilling efter et trin, skal controlleren behandle sensordata og opdatere motorkommandoer næsten øjeblikkeligt.Selv små forsinkelser kan forårsage ustabilitet, dårlig koordination eller langsommere respons, især i multi-joint-systemer, hvilket er grunden til lav-latency-behandling er påkrævet i ægte robotdesign.

Figur 3. MCU som hjernen af en robot

På startniveauet er STMicroelectronics STM32F103C8T6 STM32F103C8T6 STMicroelectronics IC MCU 32BIT 64KB FLASH 48LQFP In Stock: 35200 pcs et praktisk valg til simple robotsystemer og kompakte indlejrede applikationer såsom sensorknudepunkter, aktuatorstyring og grundlæggende motorkørselsopgaver.Den har en 32-bit Arm Cortex-M3-kerne, der kører op til 72 MHz, sammen med 64 KB Flash, 20 KB SRAM, PWM-udgange, 12-bit ADC'er og standardkommunikationsgrænseflader som USART, SPI og I2C.Disse muligheder giver en god balance mellem ydeevne, perifer integration og omkostningseffektivitet.

Efterhånden som systemets kompleksitet øges, passer mere dygtige controllere såsom STMicroelectronics STM32F407VGT6 STM32F407VGT6 STMicroelectronics IC MCU 32BIT 1MB FLASH 100LQFP In Stock: 17180 pcs bedre.Denne MCU er baseret på en 32-bit Arm Cortex-M4 kerne, der kører op til 168 MHz og inkluderer op til 1 MB Flash og 192 KB SRAM sammen med avanceret periferiudstyr som flere timere, højhastigheds ADC'er og DSP instruktioner.Disse funktioner gør det muligt for den at behandle flere input samtidigt – såsom IMU-data, encoderfeedback og kommunikationssignaler – uden at ydeevnen falder.I praktiske robotsystemer forbedrer dette kontrolsløjfe-timing, reducerer latens og muliggør jævnere, mere synkroniseret bevægelse på tværs af flere led.

Til avancerede humanoide robotter eller højtydende applikationer kan controllere som NXP Semiconductors LPC55S69JBD100K LPC55S69JBD100K NXP USA Inc. IC MCU 32BIT 640KB FLSH 100HLQFP In Stock: 125060 pcs også overvejes.Denne enhed tilbyder dual-core-behandling og forbedret sikkerhed og perifere funktioner, hvilket gør den velegnet til komplekse kontrolmiljøer med flere opgaver.

MCU påvirker, hvordan robotten opfører sig under drift.En langsommere eller underpowered MCU kan resultere i forsinkede svar, ustabil bevægelse eller dårlig koordination.På den anden side sikrer en velafstemt controller, at enhver bevægelse beregnes og udføres problemfrit, selv under skiftende forhold.Dette er grunden til, at valg af controller betragtes som en vigtig designbeslutning inden for robotteknologi.

I praktisk design er ingeniører sjældent afhængige af en enkelt controller til hele robotten.I stedet bruger de en lagdelt kontroltilgang, hvor enklere MCU'er håndterer lokale opgaver (såsom individuelle motorer eller sensorgrupper), mens mere kraftfulde controllere styrer beslutninger på højere niveau.

The Motion Layer: Hvordan robotter bevæger sig præcist

Hvis kontrollaget er "hjernen", så er dette laget, hvor beslutninger bliver til reel bevægelse.

Men spørgsmålet er: Vil robotten bevæge sig jævnt, eller vil den ryste, halte eller miste nøjagtigheden?I robotter som Tesla Optimus afhænger enhver bevægelse af, hvordan motorstyringssystemet konverterer digitale kommandoer til kontrolleret elektrisk kraft.Dette handler ikke kun om at tænde og slukke motorer.Det handler om præcis strømstyring, timing-nøjagtighed og jævne overgange, især i systemer med flere led, der arbejder på samme tid.

Figur 4. Motordriver-IC til præcis robotbevægelse

For mange mellemklasse-robotsystemer er Allegro MicroSystems A4988SETTR-T A4988SETTR-T Allegro MicroSystems IC MTR DRVR BIPOLAR 3-5.5V 28QFN In Stock: 96300 pcs en af de mest udbredte løsninger.Den er designet til stepmotorer og omsætter enkle trin- og retningssignaler til kontrolleret strøm gennem motorspolerne.Denne driver understøtter mikrostepping op til 1/16-trinsopløsning og fungerer med motorforsyningsspændinger fra 8 V til 35 V, der leverer op til ca. 2 A pr. spole med korrekt køling.Disse funktioner tillader jævnere bevægelser og reduceret vibration, hvilket er grunden til, at det almindeligvis bruges i 3D-printere, CNC-maskiner og grundlæggende robotplatforme.

Efterhånden som robotsystemer bliver mere avancerede og kompakte, giver integrerede løsninger som Infineon Technologies TLE9879 mere effektivitet.Denne enhed kombinerer en mikrocontroller (Arm Cortex-M3-kerne, der kører op til 40 MHz) med en motordriver i en enkelt chip, sammen med integreret strømstyring og kommunikationsgrænseflader såsom LIN.Den er specielt designet til at drive børstede DC-motorer og understøtter pålidelighed i bilindustrien.Ved at integrere kontrol- og effekttrin reducerer det eksterne komponenter, forkorter signalveje og forbedrer den samlede systemeffektivitet.Dette resulterer i enklere printdesign, hurtigere respons og bedre pålidelighed, især i robotmoduler med begrænset plads eller distribuerede kontrolsystemer.Andre komponenter, såsom Texas Instruments PCA9538PW PCA9538PW NXP IC I/O EXPANDER I2C 8B 16TSSOP In Stock: 47995 pcs , spiller også en understøttende rolle ved at udvide I/O-kapaciteterne.

I praktiske robotsystemer kan det kombineres: stepdrivere som A4988 til simple akser og integrerede enheder som TLE9879 til kompakte eller mere effektive designs.Denne afbalancerede tilgang sikrer, at hver del af industrirobotten opnår den rigtige blanding af ydeevne og designsenkelhed.

The Perception Layer: How Robots Sense the World

Hvordan kan en humanoid robot fornemme, hvad der sker omkring den?Perceptionslaget er der, hvor denne evne begynder.Den er ansvarlig for at indsamle fysiske data såsom bevægelse, hældning, vibration og orientering og derefter konvertere dem til elektriske signaler, som kontrolsystemet kan forstå.

I moderne robotter er sansning ikke valgfri – den er kontinuerlig.Hvert skridt, rotation eller pludselig bevægelse skal registreres øjeblikkeligt.Hvis en robot ikke kan mærke små ændringer i bevægelsen, kan den miste balancen, lave forkerte bevægelser eller fejle i præcisionsopgaver.Har denne robot hurtig og pålidelig bevægelsesregistrering?Et stærkt perceptionslag sikrer, at robotten kan rette sig selv i realtid, hvilket fører til en jævnere og mere sikker drift.

Bevægelsessensorer som Analog Devices ADXL345BCCZ-RL7 ADXL345BCCZ-RL7 Analog Devices Inc. ACCEL 2-16G I2C/SPI 14LGA In Stock: 41176 pcs accelerometer er meget udbredt i robotbaserede perceptionssystemer.Dette 3-aksede digitale accelerometer tilbyder valgbare måleområder på ±2 g, ±4 g, ±8 g og ±16 g sammen med høj opløsning (op til 13-bit) og lavt strømforbrug så lavt som 23 µA i måletilstand.Den kommunikerer gennem I2C- eller SPI-grænseflader og inkluderer indbyggede funktioner såsom trykregistrering, fritfaldsregistrering og overvågning af aktivitet/inaktivitet.Disse egenskaber gør det muligt for robotten at registrere vibrationer, hældning og pludselige bevægelser med god nøjagtighed, hvilket gør den velegnet til at opretholde kropsholdning, stabilisere bevægelse og forhindre mekanisk stress.I systemer som robotarme eller mobile robotter hjælper kalibrering med at holde dataene nøjagtige og pålidelige, hvilket er vigtigt for stabil kontrol.

Figur 5. En menneskelig robot, der registrerer og scanner sit miljø i realtid

Men hvis du har brug for mere avanceret modul, giver kombinerede sensorer såsom STMicroelectronics LSM6DSOX et højere niveau af integration og ydeevne.Denne enhed integrerer et 3-akset accelerometer og et 3-akset gyroskop i en enkelt pakke, der understøtter accelerometerområder op til ±16 g og gyroskopområde op til ±2000 dps.Den inkluderer også en indlejret maskinlæringskerne (MLC) og finite state-maskine (FSM), der muliggør grundlæggende kantbehandling direkte på sensoren.Med høje outputdatahastigheder (op til flere kHz) og lav latens tillader den samtidig sporing af lineær bevægelse og rotationsbevægelse med tæt synkronisering.Dette gør den ideel til applikationer, der kræver balance, koordination og realtidsrespons, såsom humanoide robotter, droner og multi-akse bevægelsessystemer.

I miljøer med høj ydeevne eller hurtig respons bliver hastighed den afgørende faktor.Det er her sensorer som TDK InvenSense ICM-20602 ICM-20602 TDK InvenSense IMU ACCEL/GYRO/TEMP I2C/SPI LGA In Stock: 20300 pcs skiller sig ud.Hvad kan denne IC give?Den tilbyder bevægelsessporing med lav latens og høj hastighed, så robotten kan reagere næsten øjeblikkeligt på ændringer.

Men kan robotten bevare stabiliteten under skiftende forhold?Det afhænger af, hvor effektivt perceptionslaget kontinuerligt føder data ind i kontrolsystemet.Et veldesignet sensorsystem sikrer, at hver bevægelse overvåges og justeres i realtid.Denne tilgang er meget udbredt inden for robotteknologi, fordi den forbedrer nøjagtigheden, reducerer fejlrisici og sikrer ensartet ydeevne selv i uforudsigelige miljøer.

Kommunikationsrygraden inde i robotter

Hvilke faktorer påvirker kommunikationen mellem robottens komponenter?I humanoide robotter udveksles data konstant mellem sensorer, controllere og motorsystemer.Denne kommunikation skal forblive stabil selv under store databelastninger, da forsinkelser, støj eller datatab kan reducere nøjagtigheden og påvirke den samlede ydeevne.Et veldesignet kommunikationssystem sikrer pålidelig dataoverførsel, så robotten kan forblive præcis og reagere i realtid.

Moderne robotter er afhængige af Controller Area Network (CAN)-protokollen til at håndtere denne kommunikation.CAN giver flere enheder mulighed for at dele et enkelt netværk, mens de prioriterer vigtige beskeder.Dette resulterer i effektiv koordinering mellem delsystemer og reducerer risikoen for datakonflikter, især i komplekse fleraksede robotsystemer.

Figur 6. Industrirobot, der bruger CAN-kommunikation til at forbinde og koordinere interne systemer

Kommunikationsstabilitet afhænger af transceiver-IC'er såsom NXP TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 2440 pcs .Denne højhastigheds CAN-transceiver overholder ISO 11898-standarden og understøtter datahastigheder op til 1 Mbit/s, hvilket gør den velegnet til realtidskommunikation i robotteknologi og industrielle systemer.Den fungerer typisk fra en 5 V-forsyning og forbinder direkte med mikrocontrollers CAN-controllere gennem TXD- og RXD-ben.Enheden konverterer single-endede logiske signaler til differentielle CANH- og CANL-udgange, hvilket markant forbedrer støjimmuniteten over lange kabelløb.Den har også lav elektromagnetisk emission (EME), høj elektromagnetisk immunitet (EMI), termisk beskyttelse og kortslutningsbeskyttelse på buslinjerne.

Hvad med robotsystemets skalerbarhed?Hvis du planlægger at udvide eller opgradere systemer i fremtiden, gør CAN-baseret kommunikation dette lettere, fordi nye moduler kan tilføjes til det samme netværk uden at redesigne hele systemet.Denne fleksibilitet er en stor fordel for voksende applikationer såsom automatiseringslinjer eller avancerede robotplatforme.

Signalintegritet og beskyttelse i komplekse systemer

Motorer med høj effekt og hurtigskiftende kredsløb genererer elektrisk støj, der kan interferere med følsomme styresignaler.I robotsystemer skaber dette en udfordring, fordi lavspændingskontrolkredsløb skal fungere sammen med højspændingseffekttrin.Uden ordentlig beskyttelse kan interferens føre til ustabil drift, unøjagtige sensordata og reduceret systempålidelighed.

Så vil robotten forblive stabil, når motorerne kører med fuld belastning?Kan den opretholde nøjagtige sensoraflæsninger i støjende omgivelser?For at løse dette bruger moderne robotter digital isolering til at adskille kontrol- og strømsektioner.Dette tillader data at passere mellem kredsløb uden en direkte elektrisk forbindelse, hvilket effektivt blokerer for støj og spændingsspidser i at påvirke kritiske signaler.Som et resultat kan systemet opretholde stabil drift og nøjagtige sensoraflæsninger selv i elektrisk støjende miljøer.

Figur 7. ADUM1200 ADUM1200 AD Out Stock og ADUM1201 ADUM1201 DIGITAL Out Stock

Ifølge Analog Devices datablade giver enheder som ADuM1200 og ADuM1201 digital isolering ved at overføre signaler over en intern magnetisk isolationsbarriere uden nogen direkte elektrisk forbindelse.Begge er to-kanals digitale isolatorer baseret på iCoupler®-teknologi, der er i stand til datahastigheder på op til 25 Mbps, mens de opretholder en lav udbredelsesforsinkelse og en stram timing-nøjagtighed.De understøtter typisk isolationsspændinger på op til 2,5 kV RMS (afhængigt af pakkevarianten), hvilket gør dem velegnede til at adskille lavspændingsstyrekredsløb fra højspændingseffekttrin.

ADuM1200 har to fremadrettede kanaler, mens ADuM1201 giver en fremadgående og en baglæns kanal, hvilket muliggør tovejskommunikation i kontrolsystemer.Disse enheder opererer fra standard forsyningsspændinger (almindeligvis 3,3 V eller 5 V) og forbruger relativt lav strøm sammenlignet med traditionelle optokoblere, samtidig med at de tilbyder forbedret pålidelighed og længere levetid på grund af fraværet af LED'er.

Ved at opretholde signalintegriteten forbedrer isolering ikke kun systemets stabilitet og nøjagtighed, men beskytter også følsomme kredsløb mod elektrisk stress, reducerer risikoen for fejl og understøtter pålidelig drift i kontinuerlige industrielle miljøer.

Fra analoge signaler til digitale beslutninger

Hvordan konverterer Tesla Optimus og andre AI-drevne platforme rå sensorsignaler til præcise digitale data for præcis beslutningstagning?Sensorer producerer ikke digitale signaler, der er klar til brug;i stedet genererer de små analoge spændinger, der repræsenterer bevægelse, kraft eller position.Disse signaler er ofte svage og følsomme over for støj, så de skal være korrekt konditioneret, før kontrolsystemet kan bruge dem pålideligt.Hvis denne proces ikke håndteres korrekt, kan selv avancerede AI-systemer kæmpe med nøjagtighed og konsistens.

Processen begynder med signalbehandling, hvor præcisionsforstærkere som AD8510 fra Analog Devices spiller en rolle.AD8510 er en støjsvag, skinne-til-skinne input/output op-amp designet til højnøjagtig signalbehandling, med input offset spænding typisk omkring 1 mV og lav forspændingsstrøm, hvilket gør den velegnet til følsomme sensorgrænseflader.Den fungerer over et forsyningsområde på 2,7 V til 5,5 V og tilbyder et forstærkningsbåndbreddeprodukt på cirka 8 MHz med en slew-hastighed på omkring 5 V/µs, hvilket gør det muligt at håndtere hurtigt skiftende analoge signaler uden forvrængning.Dens lave totale harmoniske forvrængning (THD) og høje open-loop forstærkning sikrer signalintegritet, mens funktioner som kortslutningsbeskyttelse og stabil drift med kapacitive belastninger gør den pålidelig i faktiske kredsløbsdesign.I dynamiske miljøer kan andre komponenter som AD8338 også bruges til variabel forstærkningskontrol.

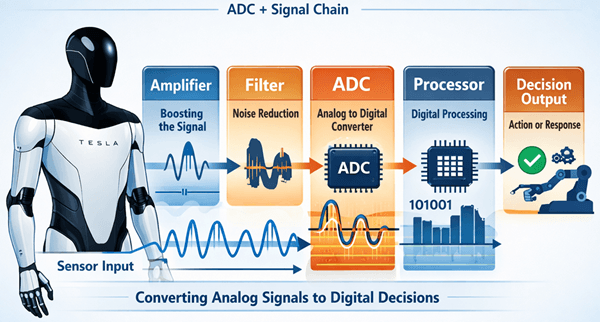

Figur 8. Analog-til-digital behandling i humanoide robotter

Når de er konditioneret, konverteres de analoge signaler til digitale data ved hjælp af højtydende ADC'er såsom AD7616.Denne enhed er en 16-kanals, simultan sampling analog-til-digital-konverter med ægte 16-bit opløsning og gennemløb på op til 1 MSPS, hvilket muliggør nøjagtig og hurtig dataindsamling på tværs af flere kanaler.Den understøtter både ±10 V og ±5 V indgangsområder med en integreret analog frontend, hvilket eliminerer behovet for mange eksterne komponenter.AD7616 har et højt signal-til-støj-forhold (SNR) på omkring 90 dB og lav integral ikke-linearitet (INL), hvilket sikrer præcise og gentagelige målinger.Det inkluderer også fleksible serielle og parallelle grænseflader (SPI-kompatible), on-chip referencemuligheder og sequencer-funktionalitet til effektiv kanalscanning.

I multi-sensor robotplatforme påvirker ADC-ydelsen direkte beslutningskvaliteten.Samtidig sampling sikrer, at data fra flere sensorer forbliver tidsjusterede, hvilket forhindrer uoverensstemmelser, der kan føre til forkert fortolkning eller forsinket respons.Ren forstærkning kombineret med højopløsningskonvertering gør det muligt for kontrolsystemet at behandle nøjagtige data fra den virkelige verden.

Denne fase danner broen mellem sansning og intelligens.Med præcis signalbehandling og pålidelig ADC-ydeevne kan robotsystemer fortolke deres omgivelser nøjagtigt og reagere med jævne, stabile og koordinerede handlinger – selv under komplekse og hurtigt skiftende forhold.

Hvorfor moderne robotter bruger disse IC-arkitekturer

Moderne robotter bruger IC-arkitektur, fordi robotstyring ikke er en enkelt opgave.Registrering, signalkonvertering, beslutningstagning, kommunikation og motoraktivering skal alle køre kontinuerligt og i den rigtige rækkefølge.Hvis disse funktioner ikke er opdelt i klare faser, kan støj, tidsforsinkelser og signalkonflikter reducere bevægelsesnøjagtighed og systemstabilitet.

En lagdelt elektronisk arkitektur gør denne arbejdsgang nemmere at administrere.Sensorer leverer input fra den virkelige verden, ADC- og signalkædekredsløb forbereder brugbare data, mikrocontrollere behandler kontrollogik, motordrivere udfører bevægelser, og CAN plus digital isolering hjælper med at opretholde pålidelig dataoverførsel mellem moduler.Denne struktur matcher den virkelige driftsvej inde i en robot, hvorfor den er meget brugt i humanoide, industrielle og autonome robotsystemer.

Konklusion

En humanoid robot bevæger sig kun godt, når dens elektronik fungerer som en koordineret kæde snarere end som isolerede dele.I praktiske designs håndterer controllere som STM32F407VGT6 STM32F407VGT6 STMicroelectronics IC MCU 32BIT 1MB FLASH 100LQFP In Stock: 17180 pcs hurtig beslutningstagning, motorenheder som A4988SETTR-T A4988SETTR-T Allegro MicroSystems IC MTR DRVR BIPOLAR 3-5.5V 28QFN In Stock: 96300 pcs eller TLE9879 omdanner kommandoer til stabil bevægelse, og sensorer som LSM6DSOX leverer de bevægelsesdata i realtid, der er nødvendige for balance og korrektion.Kommunikationsenheder som TJA1050 TJA1050 NXP TJA1050 NXP SOP In Stock: 2440 pcs holder undersystemer synkroniserede, mens isolatorer som ADUM1200 ADUM1200 AD Out Stock og ADUM1201 ADUM1201 DIGITAL Out Stock hjælper med at beskytte signalnøjagtigheden i støjende strømmiljøer.Signalbehandlingstrin og ADC'er som AD7616 konverterer derefter svage analoge input til brugbar digital information til kontrolsløjfen.Når disse lag forbliver på linje med hensyn til timing, datakvalitet og respons, kan robotten bevæge sig jævnt og reagere pålideligt.Når de ikke gør det, kan selv avanceret AI ikke kompensere for ustabil elektronik.
