MLCC Kondensator Udvælgelseshåndbog: Kapacitans, Spænding, Pakke, X5R, X7R, og DC Bias

MLCC ydeevne afhænger af mere end nominelt kapacitans. DC bias, forkert pakkevalg, forkert spændingsklassificering, temperaturinterval og kapacitans tab kan reducere brugbar kapacitans i virkelige kredsløb. En 10µF X5R kondensator kan levere langt mindre effektiv kapacitans under drifts spænding. De følgende sektioner dækker kapacitanskoder, X5R vs X7R, spændingsklassificeringer, pakke størrelser og applikationer i afkobling, filtrering og strømforsyningslinjer.

Katalog

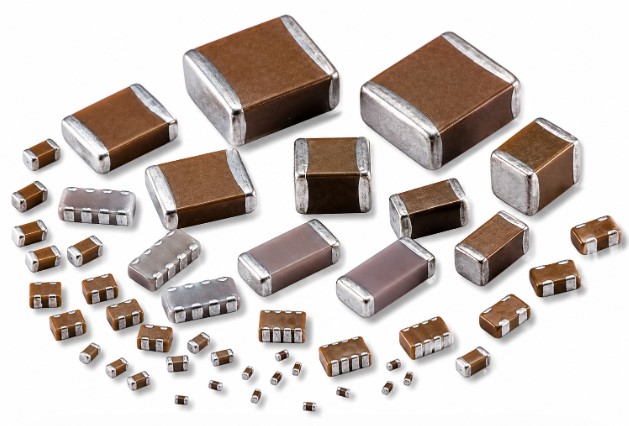

Figur 1. MLCC Kondensator

Hvad er en MLCC kondensator? 

En multilags keramisk kondensator (MLCC) er en passiv elektronisk komponent konstrueret af flere tynde keramiske dielektriske lag, der er vekslende med interne metal-elektroder. Under fremstillingen stables disse lag, lamineres og co-forbrændes til en enkelt kompakt struktur, hvilket skaber mange kondensatorelementer, der er forbundet parallelt inden for en enhed. Dette multilagsdesign muliggør høje kapacitansværdier, mens der opretholdes en lille fysisk størrelse. MLCC'er bruges almindeligt i elektroniske kredsløb til filtrering, afkobling, bypassing og energilagringsanvendelser, især i smartphones, computere, bil-elektronik, medicinsk udstyr og kommunikationssystemer.

MLCC Kapacitanskoder: 104, 105, 106, 226, 476, og 107

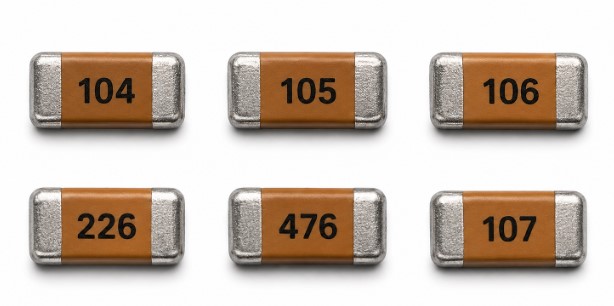

Figur 2. MLCC Kapacitanskoder

MLCC kapacitanskoder bruger et standard trecifret nummersystem til at repræsentere kapacitansværdier i pikofarads (pF). De første to cifre angiver de væsentlige cifre, mens det tredje ciffer viser antallet af nuller, der skal tilføjes. Dette kodningssystem giver producenterne mulighed for hurtigt og effektivt at identificere kondensatorværdier. Nedenfor er en mere detaljeret forklaring af hver kode:

X5R vs X7R MLCC: Hvilket Dielektrikum Skal Du Vælge? 

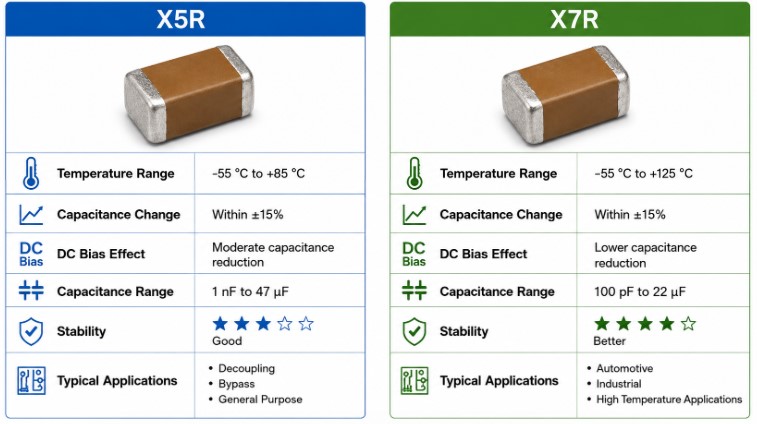

Figur 3. X5R vs X7R MLCC

X5R og X7R er to almindeligt anvendte MLCC dielektriske materialer. Begge tilhører klasse II keramiske kondensatorer, hvilket betyder, at de giver høje kapacitansværdier i små pakker. Selvom de deler lignende egenskaber, er den vigtigste forskel deres temperaturdriftsområde og egnethed til forskellige miljøer.

Vælg X5R hvis din anvendelse fungerer i normale temperaturmiljøer, og du har brug for en kompakt, omkostningseffektiv løsning. Vælg X7R hvis dit design kræver større temperaturtolerance, forbedret stabilitet og pålidelig ydeevne i hårde forhold. Selvom begge fungerer på samme måde i mange anvendelser, foretrækkes X7R generelt i miljøer med større temperaturvariationer.

6.3V, 10V, 16V, 25V, og 50V MLCC Spændingsvurderinger 

MLCC spændingsvurdering skal vælges med drifts spænding, ripple, transientspidser, DC bias og pålidelighedsmargin for øje. En højere spændingsvurdering kan forbedre spændingsfriheden, men effektiv kapacitans skal stadig kontrolleres under reelle driftsforhold.

For høj-kapacitans MLCC'er bør den angivne spænding ikke kun betragtes som en sikker grænse. Det påvirker også kapacitansvedholdenhed under DC bias, især i små pakker og høje kapacitansværdier.

0201, 0402, 0603, 0805, 1206, og 1210 MLCC Pakke Størrelser 

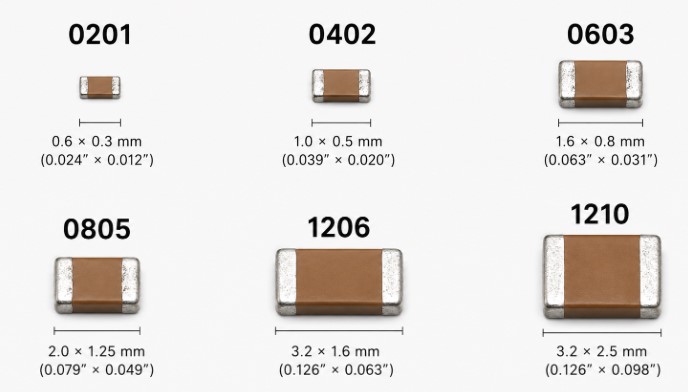

Figur 4. 0201, 0402, 0603, 0805, 1206, og 1210 MLCC Pakke Størrelser

MLCC pakke størrelser er standardiserede koder, der angiver de fysiske dimensioner af kondensatoren. Pakke koden er baseret på komponentens længde og bredde. Forskellige pakke størrelser vælges afhængigt af anvendelseskrav, tilgængelig PCB-plads, kapacitansbehov, spændingsvurdering og strømhåndteringskapacitet.

Efterhånden som pakken størrelse øges, giver MLCC'er generelt højere kapacitansværdier, højere spændingsvurderinger og forbedret strømhåndteringskapacitet. Større pakker kræver dog mere printet kredsløbsplads (PCB) og kan øge den samlede kredsløbsstørrelse.

Hvorfor reducerer DC-bias effektiv kapacitans? 

DC-bias reducerer den effektive kapacitans af MLCC'er, fordi den anvendte DC-spænding påvirker det keramiske materiale indeni kondensatoren. Efterhånden som spændingen stiger, bliver de interne elektriske domæner justeret og mindre lydhøre over for at lagre yderligere ladning. Dette får kondensatorens effektive kapacitans til at falde. Som følge heraf kan en kondensator levere væsentligt mindre kapacitans end sin nominelle værdi, når den arbejder under reelle spændingsforhold.

Denne effekt er især mærkbar i småpakke MLCC'er såsom 0201 og 0402, fordi deres begrænsede fysiske størrelse indeholder mindre keramisk materiale og færre interne lag. For eksempel kan en 10 µF X5R MLCC levere meget mindre end 10 µF effektiv kapacitans, når den bruges under DC-bias. Derfor, når ingeniører vælger eller udskifter småpakke MLCC'er, skal de overveje ikke kun den nominelle kapacitansværdi, men også spændingsvurderingen og DC-bias egenskaberne for at sikre pålidelig kredsløbsydelse.

Hvordan vælger man MLCC'er baseret på anvendelsesscenarier? 

MLCC-udvælgelse bør starte fra kredsløbspositionen og driftsbetingelserne. En kondensator brugt til IC-decoupling, lavspændingsstrømforsyninger, DC-DC outputfiltrering, 12V/24V industrielle kredsløb eller kompakt PCB-design kan kræve forskellige kapacitansværdier, spændingsvurderinger, dielektriske materialer og pakkestørrelser.
