AVX 0805YG105ZAT2A er et keramisk flerlaget chip-kondensator (MLCC), designet til generelle elektroniske anvendelser og tilbyder robust ydeevne i kompakte overflademonterede pakninger. Denne miniaturekondensator leverer en kapacitans på 1F med en spænding på 16V, specielt udviklet til højdensitets elektroniske kredsløbsdesign, hvor pladsbesparelse og pålidelig elektrisk funktion er afgørende.
Med en kompakt formfaktor på 0805 (2012 metric), der måler 2,01 mm x 1,25 mm, er denne komponent ideel til moderne elektroniske enheder, der kræver miniaturiserede passive komponenter. Kondensatoren virker i et temperaturinterval fra -30°C til 85°C, hvilket gør den egnet til forskellige miljøforhold i forbrugerelektronik, bilsystemer og industrielt udstyr.
Y5V temperaturkoefficienten angiver moderat temperaturstabilitet, med kapacitansvariation på -20% til +80%. Den blyfri og RoHS-overholdende konstruktion sikrer miljømæssig bæredygtighed og overholdelse af nutidige produktionsstandarder. Overflademontering gør det nemt at integrere i printede kredsløbsplader, hvilket muliggør effektiv og præcis elektronikmontering.
Vigtige fordele er dens kompakte dimensioner, brede driftstemperaturområde og alsidige anvendelsesprofil til generelle formål. Kondensatoren leveres i tape og rulle-format, hvilket støtter automatiseret produktion og sikrer nem håndtering under monteringen af elektronikkomponenter.
Ekvivalente eller alternative modeller kan inkludere lignende MLCC-kondensatorer fra producenter som Murata, Samsung Electro-Mechanics og TDK, med tilsvarende specifikationer i 0805-pakke og kapacitansområde. Disse alternative komponenter vil dele lignende elektriske og mekaniske egenskaber og give designere flere muligheder for sourcing.
Anvendelsesområder spænder over forbrugerelektronik, telekommunikationsudstyr, bil-elektronik, industristyringssystemer og medicinsk udstyr, hvor kompakt og pålidelig kapacitans er afgørende for kredsløbets ydeevne og signalfunktion.
0805YG105ZAT2A Nøgletekniske attributter
0805YG105ZAT2A er en 1µF 16V Y5V (F) overflademonteret MLCC, designet til pålidelig drift i elektronik. Den har robust keramisk dielectric, hvilket sikrer stabil kapacitans og lang levetid under forskellige temperatur- og belastningsforhold.
0805YG105ZAT2A Pakningsstørrelse

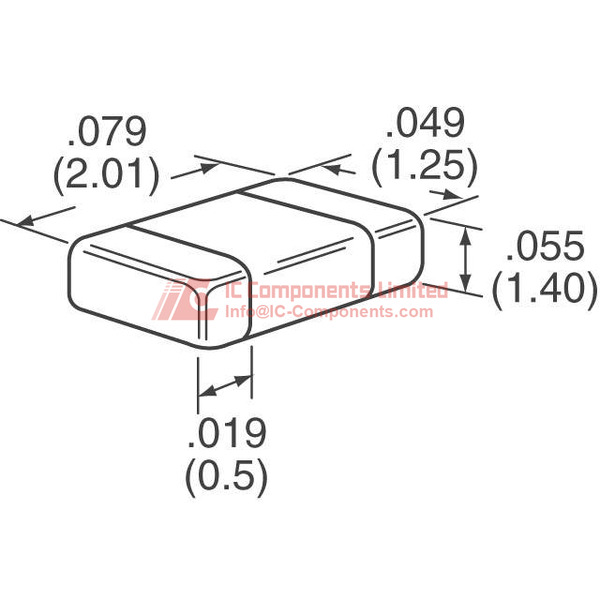

Denne komponent leveres i en 0805 (2012-metric) overflademonteret pakke, specielt til automatisk placering. Den er pakket i Tape & Reel (TR) for effektiv højvolumenproduktion. Kapacitorens dimensioner er 2,01 mm i længden, 1,25 mm i bredden og maks. 1,40 mm i tykkelsen, med benkonfiguration fastlagt af 0805-formatet, hvilket sikrer sikker loddetilhæftning på PCB-automater. Konstruktionen bruger holdbar keramisk dielectric (Y5V/F), som opfylder de elektrotekniske og termiske krav.
0805YG105ZAT2A Anvendelse
AVX's 0805YG105ZAT2A MLCC er velegnet til generelle formål i strømforsyninger, forlængerkabler og forskellige elektroniske kredsløb. Ideel til elektronisk udstyr, der kræver stabil kapacitans til afkobling, kobling, filtrering og bypass-kredsløb ved op til 16V, hvilket gør den anvendelig i forbrugerelektronik, strømforsyninger, industriel kontrol og kommunikationsudstyr.
0805YG105ZAT2A Funktioner
Denne kapacitor har en kapacitans på 1µF og en spændingsangivelse på 16V i en standard 0805 footprint, hvilket muliggør høj densitetsmontering og pladsbesparende layout i moderne printkort. Y5V (F) temperaturkarakteristik betyder, at kapacitansen kan variere med temperaturen, men den giver acceptabel ydeevne mellem -30°C og +85°C. Toleranceområdet er bredt fra -20% til +80%, hvilket passer til applikationer, hvor kapacitansens præcision er mindre kritisk, men en høj kapacitet i en lille størrelse er ønsket. Overflademarkering gør den egnet til reflow-lodning, og den keramiske konstruktion sikrer god elektrisk ydelse. Leveres i store spolepakker (6000 stk. pr. spole) til automatiserede produktionsmiljøer, hvilket understøtter strømlinet produktion og reduceret manuel håndtering.
0805YG105ZAT2A Kvalitets- og sikkerhedsfunktioner
Denne kapacitor overholder RoHS-direktiverne og er blyfri, hvilket understøtter miljø- og sikkerhedsstandarder globalt. Den har en Moisture Sensitivity Level (MSL), der er egnet til standard overflademonteringsfremstilling, hvilket sikrer pålidelighed og minimerer fejlrisici på grund af miljøpåvirkninger. AVX’s strenge kvalitetskontrol sikrer produktets pålidelighed og sporbarhed.
0805YG105ZAT2A Kompatibilitet
0805YG105ZAT2A MLCC er kompatibel med et bredt udvalg af moderne elektroniske samlinger og matcher industristandarden for overflademonterede passive komponenter i 0805-format. Den kan erstatte tilsvarende kapacitorer fra andre førende producenter, hvis systemkravene stemmer overens med: 1µF kapacitans, maksimum 16V drift, Y5V temperaturoverskud (tempco), og standard 0805 footprint til automatiserede SMT-processer.
0805YG105ZAT2A Datasheet PDF
For at få adgang til omfattende elektriske data, mekaniske data og designretningslinjer, kan du downloade den nyeste og mest autoritative datasheet for AVX 0805YG105ZAT2A direkte fra vores hjemmeside. Vi anbefaler stærkt at hente datasheetet fra denne side for at sikre, at du har den fulde og korrekte tekniske information, der er nødvendig for dit design og indkøb.
Kvalitetsdistributør
IC-Components er en førende distributør af AVX (KYOCERA AVX) produkter og tilbyder garanteret ægte, komplet sporbare 0805YG105ZAT2A keramiske kapacitorer til konkurrencedygtige priser. Udnyt vores store lagerbeholdning og hurtige levering – anmod om et tilbud på vores hjemmeside i dag for at sikre de produkter, du behøver til din næste design- eller produktionsrunde. Stol på IC-Components for pålidelig sourcing af alle dine AVX passive komponenter!
