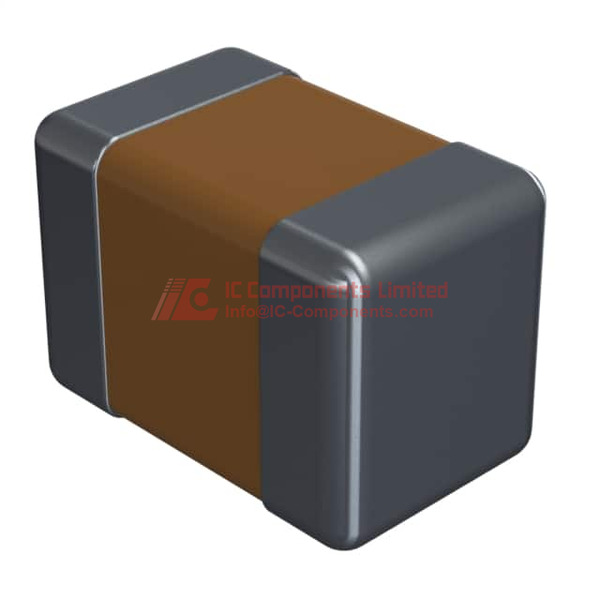

AVX 0805YG225ZAT2A er et keramisk flerlaget kondensator (MLCC) designet til alsidige elektroniske anvendelser, der leverer robust ydeevne i kompakte overflademonterede modeller. Denne 0805-formfaktor kondensator tilbyder en kapacitans på 2,2 µF med en spænding på 16V, hvilket gør den velegnet til en bred vifte af elektroniske kredsløbsdesign.
Kondensatoren er udviklet med Y5V-temperaturkarakteristika, hvilket sikrer pålidelig ydeevne over temperaturoverintervallet -30°C til 85°C, og garantir stabil elektrisk adfærd under forskellige miljøforhold. Dens kompakte dimensioner på 2,01 mm x 1,25 mm (0,079" x 0,049") muliggør problemfri integrering i tætte elektronikmonteringer, specielt i pladsbesparende designsituationer.
Komponentet har en rummelig toleranceramme på -20% til +80%, hvilket giver designere fleksibilitet ved kredsløbskonstruktion. Overflademonteringsdesign gør det let at integrere i printkort, mens tape og rulle-emballage understøtter automatiseret produktion. Kondensatoren opfylder RoHS-standarder, hvilket afspejler moderne miljømæssige producentkrav.
Primære anvendelser inkluderer generelle elektroniske kredsløb til forbruger-elektronik, telekommunikation, bilindustrien og industriel styring. Dens 16V spænding og 2,2µF kapacitans gør den specielt egnet til støjfiltrering, glatning af strømsforsyning samt afkoblingsfunktioner.
Tilsvarende modeller kan inkludere lignende MLCC-kondensatorer fra producenter som Murata, TDK og Samsung Electro-Mechanics, der tilbyder tilsvarende elektriske og mekaniske specifikationer i 0805-formfaktoren.
AVX 0805YG225ZAT2A er en alsidig, kompakt kondensorløsning, der adresserer vigtige elektroniske designudfordringer med pålidelig ydeevne og standardiserede specifikationer.
0805YG225ZAT2A Nøgletekniske attributter
Kapacitans: 2,2 µF
Nominel spænding: 16V
Tolerance: -20 %, +80 %
0805YG225ZAT2A Pakningsstørrelse
Dette produkt leveres i Tape & Reel (TR) emballage, specielt designet til automatiserede samlebånd. Emballagestørrelsen er 0805 (2012 Metric), med individuelle dimensioner på 0,079 tommer i længden og 0,049 tommer i bredden (2,01 mm x 1,25 mm) samt en maksimal tykkelse på 0,055 tommer (1,40 mm). Komponenten er overflademonteret (SMD), klassificeret som MLCC (Multilags Keramisk Kondensator), og egner sig til højdensitetsprint på printplader. Pakningen og casen sikrer sikker forsendelse, beskyttelse mod statisk elektricitet samt nem integration i pick-and-place-maskiner. Pinskonfigurationen svarer direkte til 0805-standarden, hvilket understøtter effektiv montering.
0805YG225ZAT2A Anvendelse
AVX (KYOCERA AVX) 0805YG225ZAT2A keramiske kondensator er designet til generelle applikationer i forbruger-electronik, industriudstyr, strømstyringsmoduler og telekommunikationsenheder. Den anvendes bredt i glatnings-, afkoblings- og filtreringskredsløb og er ideel til kredsløb, der opererer under moderate spændings- og temperaturforhold på grund af dens Y5V-dielectricsk materiale.
0805YG225ZAT2A Funktioner
Denne komponent har en kapacitetsværdi på 2,2 mikrofarad, hvilket muliggør effektiv energilagring og filtrering. Den nominelle spænding er 16V, hvilket gør den kompatibel med en bred vifte af lav- til mellemspændings elektroniske applikationer. Med en Y5V-temperaturkoefficient leverer den økonomisk ydeevne i miljøer, hvor kapacitansvariationen (med temperatur og påført spænding) er acceptabel, typisk mellem -30 °C og 85 °C. Toleranceområdet er -20 % til +80 %, hvilket giver fleksibilitet i design, hvor større kapacitansudsving kan tolereres. Den kompakte 0805 overflademonterede formfaktor er optimeret til tætte printpladeopsætninger og sparer plads uden at gå på kompromis med ydelsen. Standard kapslingsklasse (8140) sikrer mekanisk pålidelighed og understøtter robust lodning under montage.
0805YG225ZAT2A Kvalitets- og sikkerhedsfunktioner
0805YG225ZAT2A overholder RoHS-direktiver, hvilket sikrer minimale indhold af farlige stoffer og overholdelse af globale miljøregulativer (endelig bekræftelse i lager). Det keramiske materiale har iboende flammehæmmende egenskaber, og kapslingen beskytter de indre lag mod fugt og mekanisk belastning. AVX (KYOCERA AVX) anvender strenge kvalitetskontrolprocedurer i alle produktionsfaser for at garantere ensartet kapacitans, spændingsbrud og lang levetid, hvilket sikrer sikkerhed og pålidelighed i den endelige anvendelse.
0805YG225ZAT2A Kompatibilitet
Dette produkt er bredt kompatibelt med en lang række overflademonterede kredsløbskort, designarkitektur og standard pick-and-place-assemblersystemer. Som medlem af 0805 (2012 Metric) serien kan det let erstatte eller supplere andre MLCC-komponenter med lignende formfaktor og elektriske egenskaber. Det er kompatibelt på tværs af mærker i designs, der specificerer generelle MLCC'er, hvilket forenkler indkøbs- og forsyningskædestyring.
0805YG225ZAT2A Datasheet PDF
Vi tilbyder den mest autoritative og opdaterede datablad for AVX (KYOCERA AVX) 0805YG225ZAT2A modellen på vores hjemmeside. For detaljerede tekniske specifikationer, brugsrettigheder og pålidelighedsdata anbefaler vi kraftigt, at du downloader databladet direkte fra denne side for at sikre, at du har den nyeste og officielle information til dit projekt.
