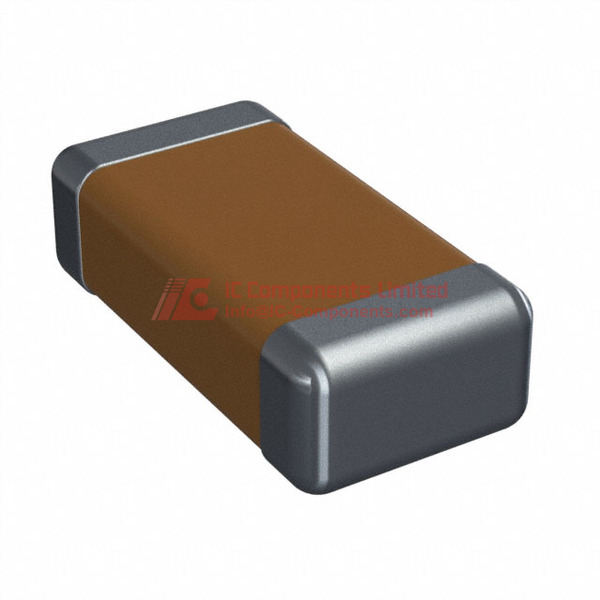

AVX (KYOCERA AVX) 12065A821FAT2A er et højpræcist keramisk kondensator designet til alsidige elektroniske anvendelser, der tilbyder enestående ydeevne i en kompakt overflademonteret pakke. Denne 1206 (3216 metric) flerlaget keramiske kondensator (MLCC) leverer en præcis kapacitans på 820 pF med en ultra-stram tolerance på ±1 %, hvilket gør den ideel til kritiske elektroniske kredsløb, der kræver stabile og nøjagtige elektriske egenskaber.
Kondensatoren er konstrueret med en C0G/NP0 temperaturkoefficient, hvilket sikrer en ensartet elektrisk ydeevne over et bredt temperaturområde fra -55°C til 125°C, og dermed garanterer pålidelig funktion i krævende miljøforhold. Komponenten er vurderet til 50V og har en kompakt størrelse på 0,126" x 0,063" (3,20 mm x 1,60 mm) med en maksimal tykkelse på 0,037", hvilket muliggør effektiv pladsudnyttelse i moderne elektroniske designs.
Kondensatoren adresserer designudfordringer vedrørende signalintegritet, støjreduktion og nøje elektriske egenskaber i allround elektronikapplikationer. Dens blyfri og RoHS-overholdende konstruktion sikrer miljøvenlighed og overholdelse af nutidige produktionsstandarder.
De vigtigste fordele inkluderer dens enestående temperaturstabilitet, nøje kapacitansværdi, kompakte overflademonterede design samt robuste driftskarakteristika. Komponentet er særligt velegnet til anvendelser inden for telekommunikation, bilindustri, industrielle styresystemer og forbrugerelektronik, hvor pålidelighed og præcise elektriske egenskaber er kritiske.
Kompatibel med standard overflademonteringsprocesser leveres kondensatoren i et praktisk tape- og hørreemballageformat med et fugtighedsmodstandsfa niveau 1, hvilket letter integration i elektroniske produktionsprocesser.
Tilsvarende modeller fra AVX og andre producenter kan inkludere lignende 1206 C0G/NP0 keramiske kondensatorer med tilsvarende specifikationer, som f.eks. Murata GRM31CR71H821KA01, TDK C3216C0G2A821J og Vishay VJ1206Y821KXACW1BC.
12065A821FAT2A Nøgletekniske attributter
820pF ±1%
Rated voltage: 50V
Dielectric: C0G/NP0
12065A821FAT2A Pakningsstørrelse
Pakningstype: 1206 (3216 metrisk)
Dimensjoner: 3,20 mm L x 1,60 mm B x 0,94 mm H
Emballage: Tape & Reel (TR)
12065A821FAT2A Anvendelse
Generel anvendelse i elektroniske kredsløb, ideelt til overflademonteret teknologi (SMT). Bruges ofte til signalfiltrering, afkobling og bypass i forbrugerelektronik, industriel styring og kommunikationsudstyr.
12065A821FAT2A Funktioner
12065A821FAT2A er en højistabil flerlags keramisk kondensator fremstillet med C0G/NP0-dielektrikum, hvilket sikrer ekstrem lav kapacitansvariation og minimal tab over et bredt temperaturområde fra -55°C til 125°C. Modellen har stram tolerancetolerance på ±1%, hvilket giver præcise kapacitansværdier til kredsløb, der kræver nøjagtig filtrering eller timing. Den robuste spændingsklassificering på 50V gør den egnet til både lav- og mellemspændingsapplikationer. Den 1206 (3216 metrisk) størrelse sikrer høj kompatibilitet med tætte PCB-layouts, hvilket optimerer pladsen på kortet uden at gå på kompromis med ydeevnen. Den lave dissipation og minimalt piezoelektrisk støj sikrer pålidelig signalintegritet. Derudover understøtter strukturen MLCC fremragende termisk stabilitet, lav ESR (Equivalent Series Resistance) og højfrekvent ydeevne.
12065A821FAT2A Kvalitets- og sikkerhedsfunktioner
Dette komponent er RoHS-kompatibelt og helt svovlfrit, hvilket støtter miljøvenlige og sikre produktdesigns. Det har MSL 1 klassificering, hvilket sikrer god modstandsdygtighed mod fugt og egnethed til automatiserede plombningsprocesser. Det keramiske legeme og indkapslingen giver høj modstand mod mekaniske belastninger og termisk cykling, hvilket øger den overordnede pålidelighed af kredsløbet.
12065A821FAT2A Kompatibilitet
12065A821FAT2A er kompatibel med standard automatiserede pick-and-place-maskiner til overflademonteret montage. Den kan nemt erstatte lignende 1206 C0G/NP0 MLCC-kondensatorer. Den passer til populære footprint-standarder og er velegnet til opgraderinger i ældre og nye design, der kræver 820pF kapacitans ved 50V.
12065A821FAT2A Datasheet PDF
Den mest opdaterede og autoritative datatsheet for 12065A821FAT2A er tilgængelig eksklusivt på vores hjemmeside. For detaljerede tekniske specifikationer, anbefalet anvendelse og præcise data, download venligst datatsheetet direkte fra denne side.
