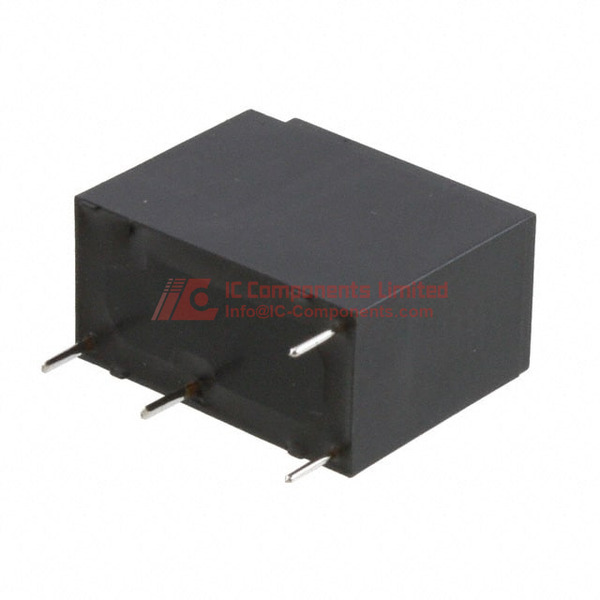

Panasonic ALQ324 er et højtydende alsidigt elektromekanisk relæ designet til forskellige elektriske switch-applicationer i industrielle og elektroniske miljøer. Dette robuste relæ tilbyder enestående pålidelighed og funktionalitet med en enkeltpol, enkelt-udløst (SPST-NO) kontaktkonfiguration, der kan håndtere op til 10 ampere ved 250VAC, hvilket gør det velegnet til forskellige strømstyrings- og kontrolscenarier.
Relæet er nøje konstrueret, så det fungerer effektivt inden for et temperaturinterval fra -40°C til 85°C, hvilket viser dets bemærkelsesværdige miljømæssige tilpasningsevne. Dets kompakte gennem-hul monteringsdesign muliggør problemfri integration i forskellige elektroniske systemer og kredsløb. Relæet aktiveres af en 24VDC-spole med et relativt lavt strømforbrug på 8,3 mA, hvilket sikrer energieffektiv drift.
Væsentlige tekniske egenskaber inkluderer en hurtig switching-reaktion med både åbnings- og lukketider på 20 millisekunder, hvilket sikrer hurtig og præcis elektrisk omskiftning. Enheden er udstyret med sølv-nikkel kontakter, der giver fremragende holdbarhed og ensartet ydeevne under gentagne switch-tilstande. Med en must-operere spænding på 18VDC og en must-release spænding på 1,2VDC sikrer relæet pålidelig og konsistent switching-opførsel.
ALQ324 er RoHS-overholdende, hvilket afspejler Panasonics engagement i miljømæssig bæredygtighed og overholdelse af globale standarder for elektroniske komponenter. Dets ikke-latchet spoletype og klasse B-spol-isolering forstærker yderligere relæets pålidelighed og driftsstabilitet.
Potentielle anvendelsesområder omfatter industrikontrolsystemer, bil-electronic, telekommunikationsudstyr, strømstyringsmoduler og forskellige automation- og switch-kredsløb, hvor pålidelig elektrisk switching er kritisk.
Alternative eller tilsvarende modeller inden for Panasonic relæ-serien inkluderer ALQ312, ALQ318 og andre varianter i ALQ-produktfamilien, der tilbyder lignende funktionalitet med små variationer i specifikationerne for at imødekomme forskellige ingeniørkrav.
ALQ324 Nøgletekniske attributter
AC/DC-omskifterelæ med SPST-NO (1 Form A) konfiguration, 24V DC-spole, 10A kontaktbelastning. Robust kontaktmateriale af sølv-nikkel (AgNi) sikrer høj ledningsevne, god modstand mod elektrisk arc, og længere levetid ved gentagne cyklusser. Driftsspændingen er 24V DC med en coil-modstand på 2,88 kΩ, hvilket giver lav coil-strøm på 8,3 mA. Relen har en hurtig aktivering og deaktiveringstid på 20 ms, og kan håndtere op til 250VAC switching-voltage. Driftsområdet spænder fra -40°C til +85°C, hvilket gør den egnet til krævende miljøer.
ALQ324 Pakningsstørrelse
Pakke i æske med gennemløbsmontage og PC-pin-termination, hvilket sikrer bred kompatibilitet med forskellige printpladetyper og nem installation.
ALQ324 Anvendelse
ALQ324-relaer fra Panasonic anvendes bredt til generel styring i både AC- og DC-kredsløb. Ideelle til strømforsyninger, industriel automation, husholdningsapparater, HVAC-systemer, lysstyring og instrumentering. De er perfekte til applikationer, hvor pålidelig isolation og belastningskontrol op til 10A er påkrævet, samt switching-voltage op til 250VAC.
ALQ324 Funktioner
Udstyret med en rustfri sølv-nikkelkontakt, der sikrer høj ledningsevne og modstand mod elektrisk svejsning; hurtig aktivering og deaktivering på 20 ms for hurtig skiftning; coil-indsprøjtning klassificeret som Klasse B for holdbarhed i krævende omgivelser; ikke-låsende coil, der vender tilbage til initialtilstand, når strømmen fjernes; omfattende driftstemperaturområde fra -40°C til +85°C, ideelt til både kolde og varme miljøer; maksimal switching-voltage på 250VAC.
ALQ324 Kvalitets- og sikkerhedsfunktioner
Relen opfylder RoHS-krav, hvilket betyder, at den er fri for farlige stoffer og egnet til miljø- og sikkerhedsstandarder overalt. Den robuste konstruktion garanterer lang levetid, og PC-pin-termination giver sikre, vibrationsbestandige forbindelser på print. Designet til sikker og effektiv drift under høje og lave temperaturer, hvilket øger pålideligheden i følsomme elektroniske systemer.
ALQ324 Kompatibilitet
Denne relæ er en del af Panasonic ALQ-serien med basisnummeret ALQ32, hvilket sikrer kompatibilitet til direkte udskiftning inden for samme serie og kryds-compatibilitet med andre industristandard SPST-NO-relaer med lignende formfaktor og elektriske egenskaber. Gennemløbsmontage og PC-pin-termination gør den kompatibel med mange PCB-designs.
ALQ324 Datasheet PDF
Vi tilbyder den mest autoritative og opdaterede datablad for ALQ324-relaeren på vores hjemmeside. For detaljerede tekniske specifikationer, elektriske egenskaber og brugsanvisninger anbefaler vi at downloade databladet direkte fra denne side for at sikre, at du får den nyeste information.
