ADP5070 er en avanceret integreret kreds udviklet af Analog Devices, designet som en avanceret dobbelt-rails effektivitetstyringsløsning, der håndterer komplekse strømkonverteringsudfordringer i moderne elektroniske systemer. Denne højkvalitets spændingsregulator bruger en innovativ boost- og SEPIC-topologi (Single-Ended Primary Inductance Converter), som muliggør fleksible step-up og step-up/step-down spændingsomlægninger med enestående præcision.
Enheden tilbyder bemærkelsesværdig alsidighed med sin dobbelte udgangskonfiguration, der kan generere både positive og negative spændingsfalde samtidigt. Den robuste konstruktion understøtter indgangsspændinger fra 2,85V til 15V og leverer justerbare udgangsspændinger fra 0,8V til ±39V, hvilket gør den egnet til forskellige anvendelseskrav. Den integrerede kreds kan levere kraftfulde strømafgang på 600mA og 1A på tværs af sine kanaler.
Designet til krævende driftsmiljøer udviser ADP5070 fremragende termisk ydeevne med en drifts-temperaturområde fra -40°C til 125°C, hvilket sikrer pålidelig funktion under ekstreme forhold. Dens skiftekvæg af 1,2 MHz og 2,4 MHz muliggør effektiv strømkonvertering med minimalt elektromagnetisk forstyrrelse.
Enheden er pakket i en kompakt 20-TSSOP (Thin Shrink Small Outline Package) med en udsat pad, hvilket muliggør effektiv varmeafledning og enkel overflademarkering. Denne pakningsløsning understøtter højdensitets kredsløbdesign inden for telekommunikation, industrielt kontrol, bilindustri og bårdbare forbrugerprodukter.
Potentielle ækvivalente eller alternative modeller inkluderer LT3976, MAX17578 og TPS65261, som tilbyder lignende dobbelt-rails spændingsregulering. Dog skiller ADP5070 sig ud takket være sin specialiserede SEPIC-topologi og omfattende ydeevneegenskaber.
Nøgleder inkluderer høj effektivitet, kompakt design, bred indgangsspænding, dobbelt-outputs konfiguration samt robust termisk ydeevne, hvilket gør det til en ideel løsning til komplekse strømkontrolapplikationer, der kræver præcis og fleksibel spændingsregulering.
ADP5070AREZ-R7 Nøgletekniske attributter
Denne integrerede kreds (IC) er en regulator med buck- og SEPIC-topologi, der kan justeres og har dual output. Den kommer i en 20-TSSOP-emballage med 2 udgange, der understøtter en temperaturinterval fra -40°C til 125°C. Den opererer ved skiftesfrekvenser på 1,2 MHz og 2,4 MHz, med indgangsspænding fra 2,85V til 15V og udgangsspænding fra 0,8V op til ±39V. Kilden kan levere op til 1A, og den kan fungere som både Step-up og Step-down konverter med boost- og SEPIC-topologi.
ADP5070AREZ-R7 Pakningsstørrelse

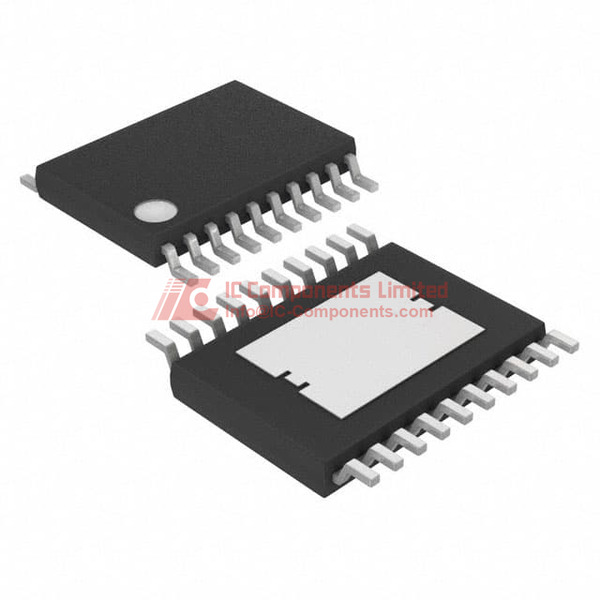

Pakningstypen er 20-TSSOP-EP (exposed pad) overflademontage med en bredde på 4,40 mm (0,173 tommer). Emballagen er Tape &Reel (TR) designet til automatiserede samlingsprocesser og beskyttelse. Den anvendte materialekapsling har kode 132434, hvilket sikrer mekanisk stabilitet og varmeafledning. Pin-konfigurationen er optimeret til højdensitets PCB-layouts med 20 pins og forbedret varmehåndtering takket være den eksponerede pad. Termiske egenskaber understøtter høje junction-temperaturer og varmeafledning under høj belastning.
ADP5070AREZ-R7 Anvendelse
Ideel til strømstyring i bærbare og industrielle elektronikenheder, der kræver dobbelt udgangsrail. Velegnet til at forsyne analoge og digitale kredsløb, der kræver stabile justerbare spændinger. Designet til batteridrevne enheder, kommunikationssystemer og instrumentation, som bruger Step-up og buck-boost konvertere. Anvendes i biler, telekommunikation og forbrugerelektronik, hvor bredt inputspændingsinterval og effektiv skiftning er kritisk.
ADP5070AREZ-R7 Funktioner
Højtydende Step-up og SEPIC regulatorer med fleksible spændingsomstillinger under varierende input. Dobbelt justerbare udgange med positiv og negativ konfiguration muliggør alsidige powersystemer. Bredt input interval fra 2,85V til 15V sikrer kompatibilitet med forskellige strømkilder som lithium-ion batterier og andre DC-kilder. Skiftesfrekvens kan vælges mellem 1,2 MHz og 2,4 MHz for at optimere støj og effektivitet. Den kompakte 20-TSSOP emballage med exposed pad forbedrer varmeafledning og tillader højere effekttettheder i pladsbegrænsede PCB'er. Drift er garanteret over et temperaturområde fra -40°C til 125°C, hvilket sikrer pålidelighed i barske miljøforhold. Fraværet af synkron rectifier forenkler designet, samtidig med at den opretholder stabil udgang op til 1A. Justerbare udgangsspændinger muliggør præcis systemniveau-spændingsjustering til forskellige komponentkrav.
ADP5070AREZ-R7 Kvalitets- og sikkerhedsfunktioner
Produceret af Analog Devices, Inc., hvilket sikrer førsteklasses kvalitet og overholdelse af strenge standarder i halvlederindustrien. RoHS-kompatibel, afhængigt af lagerstatus, hvilket fremmer miljøansvarlig produktion og anvendelse. Det udvidede temperaturområde kvalificerer produktet til industriel brug med krav om termisk stabilitet. Den eksponerede pad giver effektiv varmeafledning og minimerer varmeproblemer under langvarig drift. Den strukturerede emballage og overflademontagekompatibilitet sikrer pålidelighed i automatiserede samlingsprocesser, hvilket reducerer fejl. Kvalitetskontrolprocedurer for at overholde sikkerhedsstandarder for signalrelæer og integrerede multiplexer kredsløb.
ADP5070AREZ-R7 Kompatibilitet
Full kompatibilitet med standard 20-TSSOP footprint på printplader med overflademontageteknologi. Understøtter integration i forskellige strømhåndteringsarkitekturer, der kræver boost eller SEPIC topologier. Driften er effektiv sammen med andre integrerede kredsløb og komponenter i blandede systemer til kommunikation og kontrol. Kan problemfrit interface med justerbare spændingsregulatorer og power supply-moduler, der opererer inden for specificerede input/output-områder. Kompatibel med standard Tape & Reel håndteringssystemer til volumenproduktion og automatiserede monteringsprocesser.
ADP5070AREZ-R7 Datasheet PDF
Vores hjemmeside har den mest autoritative og opdaterede datasheet for ADP5070AREZ-R7 modellen. Kunder anbefales stærkt at downloade datasheet'et direkte fra denne side for at få adgang til komplette tekniske specifikationer, anvisninger til anvendelse og reference-designs. Datasheet'et indeholder essentielle oplysninger til effektiv kredsløbsdesign, varmeafledning og ydeevneoptimering.
