ACFL-5211T-500E er en højt ydende opto-isolator udviklet af Avago Technologies (Broadcom), specielt designet til avanceret batteristyring og bilrelaterede anvendelser. Denne sofistikerede integrerede kreds giver robust elektrisk isolation med en imponerende isolationsevne på 5000 Vrms, hvilket gør den ideel til kritiske signaltransmissionsmiljøer, hvor signalintegritet og sikkerhed er altafgørende.
Enheden har en dual-kanal transistor-udgangs konfiguration, hvilket muliggør præcis signaloverførsel på krævende elektriske interfaces. Dens design adresserer vigtige ingeniørmæssige udfordringer ved at tilbyde overlegen elektrisk isolation, høj støjimmunitet og pålidelig ydeevne under ekstreme temperaturforhold fra -40°C til 125°C. Dette gør den særligt velegnet til bil elektronik, industriel styring og effektstyringsapplikationer, hvor signalintegritet og sikkerhed er afgørende.
Vigtige specifikationer inkluderer en kompakt 12-BSOP pakke med overflademonteringsmulighed, understøttende DC-indsats og transistorudgangstyper. Hver kanal kan levere op til 8 mA strøm, med en tænd- og slukketid på ca. 150 ns og 500 ns. Opto-isolatoren viser en strømtransferfaktor mellem 32 % og 100 % ved 10 mA, hvilket sikrer konstant signaltransmission i forskellige drifts scenarier.
ACFL-5211T-500E tilbyder væsentlige fordele såsom AEC-Q100 bilgodkendelse, hvilket sikrer høj pålidelighed i udfordrende bilmiljøer. Dens avancerede design giver fremragende beskyttelse mod elektrisk støj, jordsløjfeinterferens og potentiel signalforringelse. Enhedens brede drifts temperaturinterval og robuste isolationskapaciteter gør den til et fremragende valg til applikationer, hvor pålidelig signaloverførsel under barske betingelser er nødvendig.
Kompatibel med overflademonteringsteknologi og tilgængelig i tape og rulle emballage, integrerer denne opto-isolator problemfrit i komplekse elektroniske systemer. Potentielle anvendelsesområder inkluderer bil elektronik, industriel styring, strømforsyninger, medicinsk udstyr og telekommunikationsinfrastruktur.
Lignende eller alternative modeller på markedet inkluderer Broadcoms ACPL-C87B, HCPL-2731, og lignende opto-isolatorer fra producenter som Vishay (IL250) og Renesas (PS9010). Disse alternativer tilbyder tilsvarende isolations- og ydeevneegenskaber, selvom specifikke parametre kan variere.
ACFL-5211T-500E repræsenterer en højeffektiv løsning for ingeniører, der søger pålidelig signaltransmission med høj isolering i krævende elektroniske designmiljøer.
ACFL-5211T-500E Nøgletekniske attributter
To-kanals opto-isolator til høj pålidelighed og signal-isolation. Isoleringsspænding på 5000 Vrms, hvilket sikrer robust beskyttelse af systemet. Velegnet til kravspecifikke applikationer, hvor høj sikkerhed og pålidelighed er nødvendig.
ACFL-5211T-500E Pakningsstørrelse

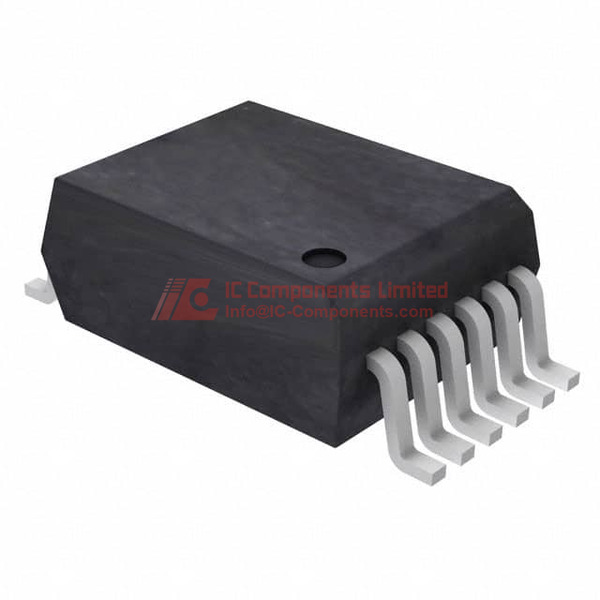

12-SO pakke, med en bredde på cirka 0.295 inch (7,50 mm). Overflade-monteringsdesign for nem integration på printplader. Tape & Reel emballage muliggør automatiserede samleprocesser, hvilket sikrer effektivitet i produktionen.
ACFL-5211T-500E Anvendelse
Designet til brug i bilbatteristyringssystemer, motorstyringskredsløb, elsystemer i elbiler, industriel automation og strømforsyninger, der kræver stram isolering mellem kontrol- og effektområder. Dobbelt-kanal design og kraftig opto-elektronisk isolation gør det ideelt til præcisionssignaler i støjfyldte miljøer eller applikationer med strenge bilstandarder.
ACFL-5211T-500E Funktioner
Dette produkt anvender RCoupler®-seriens opto-isolator-teknologi, som er AEC-Q100-kvalificeret for bilsikkerhed og pålidelighed. Det kan operere i et bredt temperaturinterval fra -40°C til 125°C. Har hurtig signalrespons med typisk 150ns tændetid og 500ns slukketid, hvilket understøtter høje hastigheder. Dets 12-BSOP-emballage giver fremragende elektrisk isolation og termisk ydeevne. Output er transistortype med en maksimal spænding på 20V og op til 8mA pr. kanal. Støtter bredt strøm-transfer-forhold (CTR) fra 32% til 100% ved 10mA indgang, med en typisk fremspænding på 1,55V ved op til 20mA. Overholder RoHS-krav for miljøbeskyttelse.
ACFL-5211T-500E Kvalitets- og sikkerhedsfunktioner
Med en forstærket isolation på 5000Vrms og fuld AEC-Q100-automotive certificering garanterer denne model pålidelig drift i kritiske sikkerhedsapplikationer. Dens robuste pakke mindsker elektrisk støj-konduktion og sikrer god termisk ydeevne. Overholder RoHS-standarden, hvilket reducerer miljøpåvirkningen. Konstruktionen understøtter stærk dielektrisk modstand og lave lækstrømme, hvilket resulterer i øget holdbarhed og lang levetid for kredsløbet.
ACFL-5211T-500E Kompatibilitet
Kompatibel med forskellige overflade-monterings PCB-assemblingslinjer og egnet til integration i systemer med 12-SO og 12-BSOP footprint. Elektrisk grænseflade er egnet til både analoge og digitale kredsløb, der kræver galvanisk isolation mellem input og output. Fleksibiliteten i strømtransfer-forholdet og output-spændingen gør den tilpasset forskellige signalopdagelses- og drivkrav inden for kraftselektronik og bilmoduler.
ACFL-5211T-500E Datasheet PDF
Vores hjemmeside tilbyder den mest autoritative og omfattende datablade for ACFL-5211T-500E fra Avago Technologies (Broadcom). Vi anbefaler kraftigt, at kunder downloades det officielle datablad direkte fra denne side for at få adgang til alle detaljerede produkt-specifikationer og opdateret teknisk vejledning.
